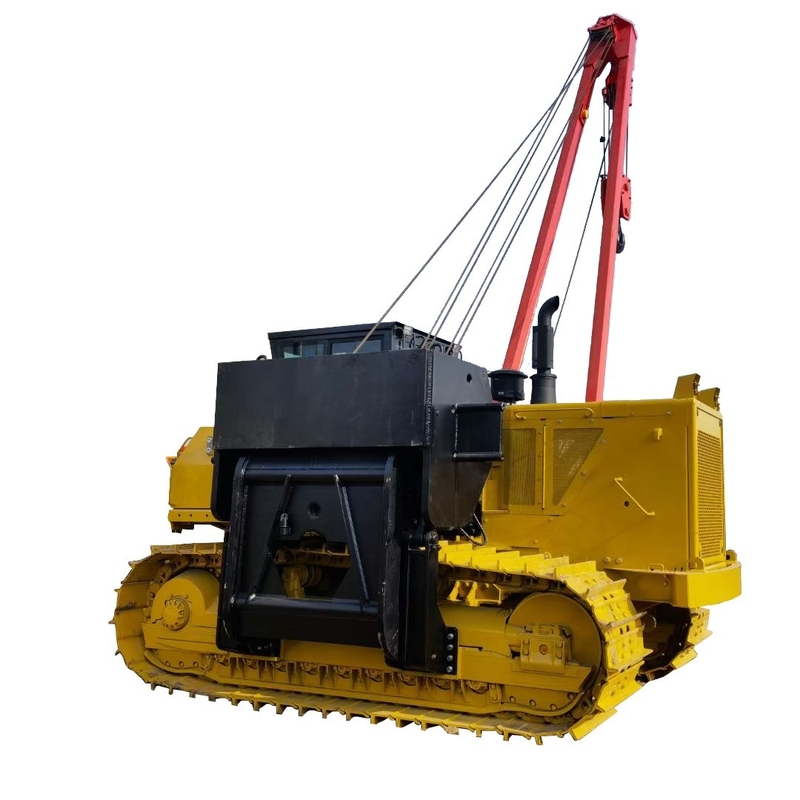

Konstruksi pipa angkat untuk kebutuhan konstruksi pabrik manufaktur Anda

Detail Produk

Tempat asal: Jiangsu, Cina

Nama merek: WINCOO

Syarat Pembayaran & Pengiriman

Harga: $206,500.00/sets 1-99 sets

Kemasan rincian: Paket Ekspor

Menyediakan kemampuan: 3000 set/set per bulan

Dapatkan Harga Terbaik

Detail Produk

Deskripsi produk

Menyoroti:

Kondisi:	Baru	Jaminan:	1 tahun
Industri yang berlaku:	Pabrik Manufaktur, Pekerjaan konstruksi	Berat (Kg):	22000
Lokasi Showroom:	Tidak ada	Inspeksi video keluar:	Disediakan
Laporan pengujian mesin:	Disediakan	Jenis pemasaran:	Produk biasa
Garansi komponen inti:	1 tahun	Komponen Inti:	PLC, Mesin, Motor, Pompa
POIN PENJUALAN UNIK:	Efisiensi operasi yang tinggi	Nama produk:	Pipa Mengangkat Konstruksi
Aplikasi:	Mesin konstruksi pipa	Layanan Pasca Penjualan:	Dukungan Video

Kondisi:	Baru
Jaminan:	1 tahun
Industri yang berlaku:	Pabrik Manufaktur, Pekerjaan konstruksi
Berat (Kg):	22000
Lokasi Showroom:	Tidak ada
Inspeksi video keluar:	Disediakan
Laporan pengujian mesin:	Disediakan
Jenis pemasaran:	Produk biasa
Garansi komponen inti:	1 tahun
Komponen Inti:	PLC, Mesin, Motor, Pompa
POIN PENJUALAN UNIK:	Efisiensi operasi yang tinggi
Nama produk:	Pipa Mengangkat Konstruksi
Aplikasi:	Mesin konstruksi pipa
Layanan Pasca Penjualan:	Dukungan Video

Konstruksi pipa angkat untuk kebutuhan konstruksi pabrik manufaktur Anda

WINCOO ENGINEERING CO.,LTD

Pemasang pipa HGY terutama digunakan untuk operasi pengangkatan pipa dalam konstruksi pipa, seperti pengangkutan pipa, pemasangan pipa, perakitan, dan penggalian parit. Sasis pemasang pipa adalah sasis hidrolik khusus yang dikembangkan berdasarkan teknologi sasis ekskavator yang matang. Sistem perjalanan mengadopsi mode transmisi hidrostatik, dengan dampak kecil pada start dan stop, dan dapat mewujudkan kemudi di tempat; Sistem pengangkatan mengadopsi transmisi hidrolik penuh, dengan transmisi yang stabil dan kinerja gerakan mikro yang baik. Dibandingkan dengan pemasang pipa sasis buldoser tradisional, ia memiliki keunggulan teknis dan aplikasi yang jelas.

Pemasang Pipa HGY dapat beradaptasi dengan lingkungan kerja - 20 ℃ ~ + 50 ℃, ketinggian di bawah 3000m, lingkungan dengan pasir dan debu kurang dari 5% di udara dan semua jenis cuaca seperti hujan, salju, dan kabut; Mampu beroperasi dengan aman dan andal pada tanjakan 30 °.
Pemasang pipa HGY memiliki desain yang masuk akal, struktur yang ringkas, pengiriman, transfer, dan transportasi yang mudah, dan dapat memenuhi
persyaratan transportasi kereta api dan transportasi trailer datar self-crawling. Beradaptasi dengan lokasi konstruksi dan operasi jalan umum.

1, Rakitan Sasis
2, Rakitan Pengangkat
3, Rakitan Kabin
4, Rakitan Mesin
5, Rakitan Penyeimbang
6, Rakitan Sistem Hidrolik

Parameter Produk

Model					HGY20	HGY40	HGY70	HGY90
Kapasitas pengangkatan maks.					25t	45.7t	70t	90t
Kapasitas pengangkatan terukur					21.25t	38.25t	59.5t	76.5t
Berat operasi (perkiraan)					22t	35t	49t	55t
Dimensi garis besar pengiriman untuk peralatan utama (PLT)					4150×3050×3250 (mm)	4855×3384×3270 (mm)	5630×3400×3540 (mm)	5630×3436×3540 (mm)
Berat pengiriman untuk peralatan utama					21.5t	26t	37.5t	38.9t
Tekanan tanah rata-rata					76.4KPa	85.2KPa	87.3KPa	86.6KPa
Jarak bebas tanah minimum					480mm	490mm	550mm	550mm
Kemampuan kelas maks.					25°	25°	25°	25°
Lingkungan yang berlaku					-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC
Mesin	Model			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Daya terukur			120KW	169KW	239KW	257KW1850rpm
		Kecepatan putar terukur			1850rpm	2000rpm	2000rpm	2000rpm
Sistem berjalan	Mode operasi			Joystick	Joystick	Joystick	Joystick
		Kecepatan teoretis	Maju (shift2)	3.29/5.28 km/jam	3.6/6.6 km/jam	3.6/6.6 km/jam	3.6/6.6 km/jam
		Kecepatan teoretis		Mundur (shift2)	4.28/7.59 km/jam	4.3/7.7 km/jam	4.4/7.8 km/jam	4.4/7.8 km/jam
		Panjang lintasan di tanah			2635mm	3050mm	3620mm	3620mm
		Lebar lintasan			560mm	660mm	760mm	760mm
		Jumlah rol lintasan			7×2	7×2	9×2	9×2
Sistem derek	Bentuk jangkauan			Bentuk luffing tali kawat	Bentuk luffing tali kawat	Bentuk luffing tali kawat	Bentuk luffing tali kawat
		Mode operasi			Pegangan kontrol hidrolik	Pegangan kontrol hidrolik	Pegangan kontrol hidrolik	Pegangan kontrol hidrolik
		Tautan derek	Panjang tautan derek	6000mm	7500/8500mm	7600/8600mm	8600/9600mm
		Tautan derek		Tinggi pengangkatan maks.	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		Sudut luffing tautan derek			0~85°	0~86°	0~86°	0~86°
		Kecepatan kait (enam hingga delapan kali)			0~12.0m/menit	0~6.2 m/menit	0~7.0 m/menit	0~7.0 m/menit
		Waktu pengangkatan (empat hingga lima kali)			25s	20s	32s	40s

Fitur Produk

I. Fitur Perakitan Sasis

1, Mengadopsi teknologi sasis ekskavator hidrolik, sasis khusus pemasang pipa berkekuatan tinggi, dengan kualitas yang andal.

2, Tiga rusuk atau crawler rusuk ganda, sembilan kelompok roda pendukung, dan sudut pendakian maksimum 30°.

3, Pompa utama, motor putar, dan motor berjalan mengadopsi merek Rexroth Jerman untuk memastikan pengoperasian sistem hidrolik yang andal dari seluruh kendaraan.

4, Katup utama mengadopsi solusi kontrol listrik penuh, yang dapat beroperasi dengan lancar dan mewujudkan pengoptimalan yang akurat.

5, Mengadopsi struktur sambungan berkekuatan tinggi antara rangka berjalan dan rangka kendaraan untuk memastikan bahwa seluruh mesin memiliki kekakuan yang cukup selama pengangkatan.

6, Dengan desain pengukur yang ditingkatkan, meningkatkan stabilitas seluruh mesin, lebih cocok untuk kondisi pemuatan samping.

7, 9 rol pendukung didistribusikan di setiap sisi, dengan kapasitas bantalan yang besar, ketahanan suhu tinggi, dan kemampuan beradaptasi dengan kondisi kerja yang keras.

II. Pengereman sistem penggerak yang aman dan andal

1, Mengadopsi mode transmisi hidrostatik, dengan dampak kecil saat start dan stop, dan dapat mewujudkan kemudi di tempat.
2, Ketika operator melepaskan tuas penggerak, rem motor penggerak secara otomatis ditutup untuk memastikan keselamatan parkir.
3, Melalui pengalihan gigi kecepatan tinggi dan rendah, dapat mencapai gerakan kecepatan tinggi dan creep kecepatan rendah.

III. Perangkat keselamatan lengkap untuk memastikan keselamatan pengangkatan

1, Perangkat batas boom elektro-hidrolik dapat diandalkan membatasi posisi batas pengangkatan boom, untuk mencegah kecelakaan menarik dan membengkokkan boom.

2, Perangkat anti-overwinding kait mencegah kait naik melebihi posisi batas, untuk mencegah kait dan tali kawat baja rusak.

3, Indikator Beban Aman (pembatas torsi) memastikan bahwa peralatan selalu bekerja dalam beban terukur dan memastikan keselamatan personel dan peralatan.

IV. Mesin

1, Mengadopsi mesin Cummins, dilengkapi dengan sistem bahan bakar PT yang unik dan pengisian turbo.

2, Mesin Cummins dengan banyak keunggulan yang jelas, misalnya. ringan, tenaga tinggi, torsi besar, konsumsi bahan bakar rendah, dan perawatan sederhana.

V. Mekanisme pendukung putar tengah

1, Keandalan tinggi dari mekanisme pendukung putar tengah.

2, Mengadopsi dukungan putar yang diperkuat khusus, yang dapat menahan torsi dan beban yang lebih besar.

VI. Sistem Pengangkatan

1, Sistem pengangkatan mengadopsi transmisi hidrolik penuh, dengan transmisi yang stabil dan kinerja gerakan mikro yang baik.

2, Winch luffing dan winch penggulung digerakkan oleh motor torsi tinggi kecepatan rendah; winch dilengkapi dengan rem yang biasanya tertutup untuk memastikan penguncian sendiri yang andal dari luffing dan winch.

3, Saluran masuk oli motor dari winch luffing dan winch penggulung dilengkapi dengan katup keseimbangan berkualitas tinggi yang diproduksi oleh perusahaan SUN Amerika untuk memastikan bahwa tidak ada jatuh bebas di bawah beban terukur.

4, Mengadopsi luffing tali kawat baja, dan dampak start dan stop dapat dikurangi melalui penggunaan blok katrol laju ganda, dengan kontrol mikro yang lebih baik.

VII. Pengoperasian yang sederhana dan nyaman

1, Seluruh mesin mengadopsi solusi kontrol listrik penuh untuk mengoptimalkan pengangkatan dan rotasi dari berbagai sudut, dengan respons start-up yang cepat, pengoperasian yang ringan, fleksibel, dan andal.

2, Sistem pengangkatan mengontrol ekstensi boom dan tindakan pengangkatan kait melalui pegangan pilot kontrol listrik universal, merek HC Italia.

3, Rotasi platform dikontrol oleh pegangan pilot listrik, fleksibel dan andal.

4, Kombinasi sempurna dari kontrol pilot elektronik dan transmisi hidrolik, dengan dua mode kontrol gerakan cepat dan mikro, membuat operasi pengangkatan memiliki gerakan mikro yang unggul, dan akurasi gerakan mikro adalah 2mm dalam kondisi yang baik.

VIII. Kemampuan beradaptasi yang kuat

Mampu bekerja di lingkungan - 20 ℃ ~ + 50 ℃, ketinggian di bawah 3000m dan debu tinggi.

IX. Humanisasi ruang operasi

1, Kabin operasi dengan ruang luas dan penglihatan luas; mengadopsi kursi yang menyerap guncangan hidrolik dan tersuspensi; berkendara lebih nyaman.

2, Sistem hidrolik mengadopsi mode kontrol pilot, stabil dan andal.

3, Dilengkapi dengan AC (Pendingin Udara)

Foto Produk

Wincoo Engineering Co., Ltd (WINCOO) terlibat dalam menghadirkan solusi/peralatan yang paling sesuai untuk klien, pabrikan, perusahaan EPC/C pada fabrikasi pipa, konstruksi tangki, konstruksi pipa, lini produksi industri, proyek energi bersih, dan bidang industri lainnya.

Layanan & Kekuatan Kami
Kami memiliki kemampuan untuk menyediakan solusi yang dapat diterapkan untuk mendukung klien untuk mendapatkan waktu pelaksanaan proyek yang lebih singkat, biaya jam kerja yang lebih sedikit, dan metode konstruksi/fabrikasi yang lebih efisien serta kualitas yang lebih baik selama fase penawaran proyek.

Berdasarkan ketersediaan fasilitas/ruang lokasi klien, kami dapat mempelajari/merancang dan menyajikan konfigurasi yang cocok pada jadwal proyek, kualitas, biaya, dan produktivitas untuk menjamin kecepatan produksi sesuai dengan persyaratan proyek.

Untuk mendukung pelaksanaan proyek, kami selalu siap bekerja sebagai petugas pemadam kebakaran untuk memberikan pasokan yang cepat pada bahan proyek dari berbagai bahan habis pakai, alat, peralatan/mesin hingga barang dagangan khusus. Dengan fleksibilitas, kami juga senang berperan sebagai agen pengadaan di China untuk mencari sumber daya pasokan yang dibutuhkan.
