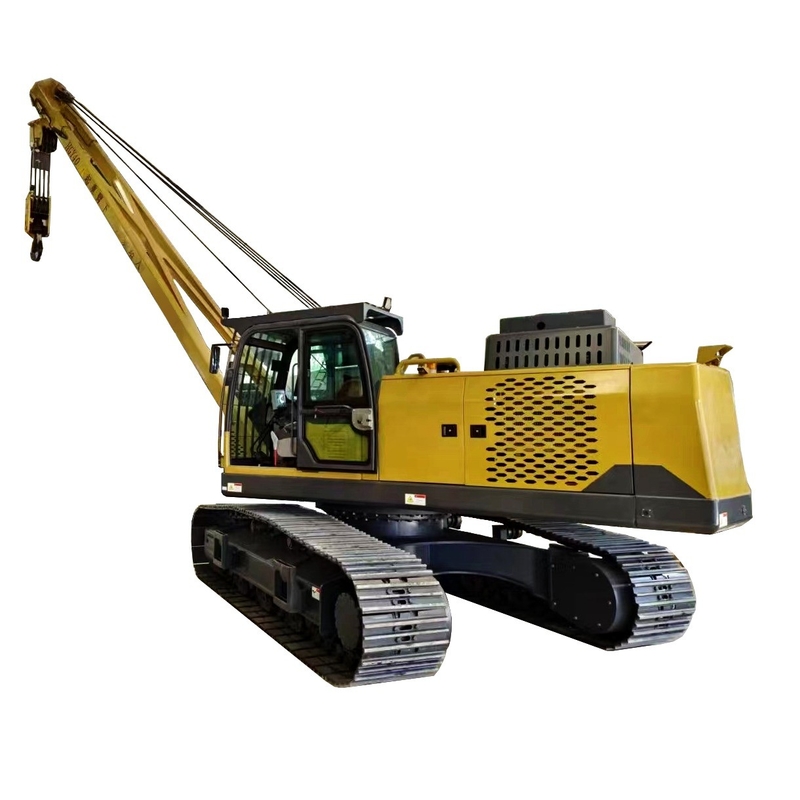

Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru

Detail Produk

Tempat asal: Jiangsu, Cina

Nama merek: WINCOO

Syarat Pembayaran & Pengiriman

Harga: $205,800.00/sets 1-99 sets

Kemasan rincian: Paket Ekspor

Menyediakan kemampuan: 3000 set/set per bulan

Dapatkan Harga Terbaik
Menyoroti:
Kondisi:
Baru
Jaminan:
1 tahun
Industri yang berlaku:
Pabrik Manufaktur, Pekerjaan konstruksi
Berat (Kg):
22000
Lokasi Showroom:
Tidak ada
Inspeksi video keluar:
Disediakan
Laporan pengujian mesin:
Disediakan
Jenis pemasaran:
Produk biasa
Garansi komponen inti:
1 tahun
Komponen Inti:
PLC, Mesin, Motor, Pompa
POIN PENJUALAN UNIK:
Efisiensi operasi yang tinggi
Nama produk:
Lapisan pipa
Aplikasi:
Mesin konstruksi pipa
Layanan Pasca Penjualan:
Dukungan Video
Kondisi:
Baru
Jaminan:
1 tahun
Industri yang berlaku:
Pabrik Manufaktur, Pekerjaan konstruksi
Berat (Kg):
22000
Lokasi Showroom:
Tidak ada
Inspeksi video keluar:
Disediakan
Laporan pengujian mesin:
Disediakan
Jenis pemasaran:
Produk biasa
Garansi komponen inti:
1 tahun
Komponen Inti:
PLC, Mesin, Motor, Pompa
POIN PENJUALAN UNIK:
Efisiensi operasi yang tinggi
Nama produk:
Lapisan pipa
Aplikasi:
Mesin konstruksi pipa
Layanan Pasca Penjualan:
Dukungan Video
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru

WINCOO ENGINEERING CO.,LTD

Wincoo Engineering Co., Ltd (WINCOO) terlibat dalam menghadirkan solusi/peralatan yang paling sesuai untuk klien, pabrikan, perusahaan EPC/C pada fabrikasi pipa, konstruksi tangki, konstruksi pipa, lini produksi industri, proyek energi bersih, dan bidang industri lainnya.
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 0
Pemasang pipa HGY terutama digunakan untuk operasi pengangkatan pipa dalam konstruksi pipa, seperti pengangkutan pipa, pemasangan pipa, perakitan, dan penggalian parit. Sasis pemasang pipa adalah sasis hidrolik khusus yang dikembangkan berdasarkan teknologi sasis ekskavator yang matang. Sistem perjalanan mengadopsi mode transmisi hidrostatik, dengan dampak kecil pada start dan stop, dan dapat mewujudkan kemudi di tempat; Sistem pengangkatan mengadopsi transmisi hidrolik penuh, dengan transmisi yang stabil dan kinerja gerakan mikro yang baik. Dibandingkan dengan pemasang pipa sasis buldoser tradisional, ia memiliki keunggulan teknis dan aplikasi yang jelas.
Pemasang Pipa HGY dapat beradaptasi dengan lingkungan kerja - 20 ℃ ~ + 50 ℃, ketinggian di bawah 3000m, lingkungan dengan pasir dan debu kurang dari 5% di udara dan semua jenis cuaca seperti hujan, salju, dan kabut; Mampu beroperasi dengan aman dan andal pada tanjakan 30 °.
Pemasang pipa HGY memiliki desain yang masuk akal, struktur yang ringkas, pengiriman, transfer, dan transportasi yang mudah, dan dapat memenuhi
persyaratan transportasi kereta api dan transportasi trailer datar self-crawling. Beradaptasi dengan lokasi konstruksi dan operasi jalan umum.

Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 1
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 2
1, Rakitan Sasis
2, Rakitan Pengangkat
3, Rakitan Kabin
4, Rakitan Mesin
5, Rakitan Penyeimbang
6, Rakitan Sistem Hidrolik
Parameter Produk
Model
HGY20
HGY40
HGY70
HGY90
Kapasitas pengangkatan maks.
25t
45.7t
70t
90t
Kapasitas pengangkatan terukur
21.25t
38.25t
59.5t
76.5t
Berat operasi (perkiraan)
22t
35t
49t
55t
Dimensi garis besar pengiriman untuk peralatan utama (P*L*T)
4150×3050×3250 (mm)
4855×3384×3270 (mm)
5630×3400×3540 (mm)
5630×3436×3540 (mm)
Berat pengiriman untuk peralatan utama
21.5t
26t
37.5t
38.9t
Tekanan tanah rata-rata
76.4KPa
85.2KPa
87.3KPa
86.6KPa
Jarak bebas tanah minimum
480mm
490mm
550mm
550mm
Kemampuan kelas maks.
25°
25°
25°
25°
Lingkungan yang berlaku
-50ºC ~+65ºC
-50ºC ~+65ºC
-50ºC ~+65ºC
-50ºC ~+65ºC
Mesin
Model
SHANGCHAI SV11CB
CUMMINS NT855-C280
CUMMINS NT855-C280
CUMMINS NT855-C280
Daya terukur
120KW
169KW
239KW
257KW1850rpm
Kecepatan putar terukur
1850rpm
2000rpm
2000rpm
2000rpm
Sistem berjalan
Mode operasi
Joystick
Joystick
Joystick
Joystick
Kecepatan teoretis
Maju
(shift2)
3.29/5.28 km/jam
3.6/6.6 km/jam
3.6/6.6 km/jam
3.6/6.6 km/jam
Mundur
(shift2)
4.28/7.59 km/jam
4.3/7.7 km/jam
4.4/7.8 km/jam
4.4/7.8 km/jam
Panjang lintasan di tanah
2635mm
3050mm
3620mm
3620mm
Lebar lintasan
560mm
660mm
760mm
760mm
Jumlah rol lintasan
7×2
7×2
9×2
9×2
Sistem derek
Bentuk jangkauan
Bentuk luffing tali kawat
Bentuk luffing tali kawat
Bentuk luffing tali kawat
Bentuk luffing tali kawat
Mode operasi
Pegangan kontrol hidrolik
Pegangan kontrol hidrolik
Pegangan kontrol hidrolik
Pegangan kontrol hidrolik
Tautan derek
Panjang tautan derek
6000mm
7500/8500mm
7600/8600mm
8600/9600mm
Tinggi pengangkatan maks.
4909mm
6100/7050mm
6100/7050mm
7050/9600mm
Sudut luffing tautan derek
0~85°
0~86°
0~86°
0~86°
Kecepatan kait (enam hingga delapan kali)
0~12.0m/menit
0~6.2 m/menit
0~7.0 m/menit
0~7.0 m/menit
Waktu pengangkatan (empat hingga lima kali)
25s
20s
32s
40s
Fitur Produk

I. Fitur Perakitan Sasis

1, Mengadopsi teknologi sasis ekskavator hidrolik, sasis khusus pemasang pipa berkekuatan tinggi, dengan kualitas yang andal.
2, Tiga rusuk atau crawler rusuk ganda, sembilan kelompok roda pendukung, dan sudut pendakian maksimum 30°.
3, Pompa utama, motor putar, dan motor berjalan mengadopsi merek German Rexroth untuk memastikan pengoperasian sistem hidrolik yang andal dari seluruh kendaraan.
4, Katup utama mengadopsi solusi kontrol listrik penuh, yang dapat beroperasi dengan lancar dan mewujudkan pengoptimalan yang akurat.
5, Mengadopsi struktur koneksi berkekuatan tinggi antara rangka berjalan dan rangka kendaraan untuk memastikan bahwa seluruh mesin memiliki kekakuan yang cukup selama pengangkatan.
6, Dengan desain pengukur yang ditingkatkan, meningkatkan stabilitas seluruh mesin, lebih cocok untuk kondisi pemuatan samping.
7, 9 rol pendukung didistribusikan di setiap sisi, dengan kapasitas bantalan yang besar, ketahanan suhu tinggi, dan kemampuan beradaptasi dengan kondisi kerja yang keras.
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 3
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 4
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 5

II. Pengereman sistem penggerak yang aman dan andal

1, Mengadopsi mode transmisi hidrostatik, dengan dampak kecil saat start dan stop, dan dapat mewujudkan kemudi di tempat.
2, Ketika operator melepaskan tuas penggerak, rem motor penggerak secara otomatis ditutup untuk memastikan keselamatan parkir.
3, Melalui pengalihan gigi kecepatan tinggi dan rendah, dapat mencapai gerakan kecepatan tinggi dan creep kecepatan rendah.

III. Perangkat keselamatan lengkap untuk memastikan keselamatan pengangkatan

1, Perangkat batas boom elektro-hidrolik dapat diandalkan membatasi posisi batas pengangkatan boom, untuk mencegah kecelakaan menarik dan membengkokkan boom.
2, Perangkat anti-overwinding kait mencegah kait naik melebihi posisi batas, untuk mencegah kait dan tali kawat baja rusak.
3, Indikator Beban Aman (pembatas torsi) memastikan bahwa peralatan selalu bekerja dalam beban terukur dan memastikan keselamatan personel dan peralatan.
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 6
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 7
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 8
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 9

IV. Mesin

1, Mengadopsi mesin Cummins, dilengkapi dengan sistem bahan bakar PT yang unik dan pengisian turbo.
2, Mesin Cummins dengan banyak keunggulan yang jelas, misalnya. ringan, tenaga tinggi, torsi besar, konsumsi bahan bakar rendah, dan perawatan sederhana.
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 10
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 11

V. Mekanisme pendukung putar tengah

1, Keandalan tinggi dari mekanisme pendukung putar tengah.
2, Mengadopsi dukungan putar yang diperkuat khusus, yang dapat menahan torsi dan beban yang lebih besar.

VI. Sistem Pengangkatan

1, Sistem pengangkatan mengadopsi transmisi hidrolik penuh, dengan transmisi yang stabil dan kinerja gerakan mikro yang baik.
2, Luffing winch dan winding winch digerakkan oleh motor torsi tinggi kecepatan rendah; winch dilengkapi dengan rem yang biasanya tertutup untuk memastikan penguncian sendiri yang andal dari luffing dan winch.
3, Saluran masuk oli motor luffing winch dan winding winch dilengkapi dengan katup keseimbangan berkualitas tinggi yang diproduksi oleh perusahaan America SUN untuk memastikan bahwa tidak ada jatuh bebas di bawah beban terukur.
4, Mengadopsi luffing tali kawat baja, dan dampak start dan stop dapat dikurangi melalui penggunaan blok katrol laju ganda, dengan kontrol mikro yang lebih baik.
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 12

VII. Pengoperasian yang sederhana dan nyaman

1, Seluruh mesin mengadopsi solusi kontrol listrik penuh untuk mengoptimalkan pengangkatan dan rotasi dari berbagai sudut, dengan respons start-up yang cepat, pengoperasian yang ringan, fleksibel, dan andal.
2, Sistem pengangkatan mengontrol ekstensi boom dan aksi pengangkatan kait melalui pegangan pilot kontrol listrik universal, merek HC Italia.
3, Rotasi platform dikontrol oleh pegangan pilot listrik, fleksibel dan andal.
4, Kombinasi sempurna dari kontrol pilot elektronik dan transmisi hidrolik, dengan dua mode kontrol gerakan cepat dan mikro, membuat operasi pengangkatan memiliki gerakan mikro yang unggul, dan akurasi gerakan mikro adalah 2mm dalam kondisi yang baik.

VIII. Kemampuan beradaptasi yang kuat

Mampu bekerja di lingkungan - 20 ℃ ~ + 50 ℃, ketinggian di bawah 3000m dan debu tinggi.

IX. Humanisasi ruang operasi

1, Kabin operasi dengan ruang luas dan penglihatan luas; mengadopsi kursi peredam kejut hidrolik dan digantung; berkendara lebih nyaman.
2, Sistem hidrolik mengadopsi mode kontrol pilot, stabil dan andal.
3, Dilengkapi dengan AC (Pendingin Udara)
Efisiensi Operasi Tinggi WINCOO 90 Ton Sideboom Pipelayer di Afrika Selatan Model terbaru 13
