Professional Hydraulic Swamp Pipelayer Untuk Pekerjaan Pembuatan Pipa

Detail Produk

Tempat asal: Jiangsu, Cina

Nama merek: WINCOO

Syarat Pembayaran & Pengiriman

Harga: $205,800.00/sets 1-99 sets

Dapatkan Harga Terbaik

Detail Produk

Deskripsi produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Profesional Hydraulic Swamp Pipelayer, Pekerjaan Konstruksi Perpipaan Sungai Limbah, Lapisan pipa hidraulik profesional


Kondisi:	Baru	Jaminan:	1 tahun
Industri yang berlaku:	Pabrik Manufaktur, Pekerjaan konstruksi	Berat (Kg):	22000
Lokasi Showroom:	Tidak ada	Inspeksi video keluar:	Disediakan
Laporan pengujian mesin:	Disediakan	Jenis pemasaran:	Produk biasa
Garansi komponen inti:	1 tahun	Komponen Inti:	PLC, Mesin, Motor, Pompa
POIN PENJUALAN UNIK:	Efisiensi operasi yang tinggi	Nama produk:	Lapisan pipa
Aplikasi:	Mesin konstruksi pipa	Layanan Pasca Penjualan:	Dukungan Video

Kondisi:	Baru
Jaminan:	1 tahun
Industri yang berlaku:	Pabrik Manufaktur, Pekerjaan konstruksi
Berat (Kg):	22000
Lokasi Showroom:	Tidak ada
Inspeksi video keluar:	Disediakan
Laporan pengujian mesin:	Disediakan
Jenis pemasaran:	Produk biasa
Garansi komponen inti:	1 tahun
Komponen Inti:	PLC, Mesin, Motor, Pompa
POIN PENJUALAN UNIK:	Efisiensi operasi yang tinggi
Nama produk:	Lapisan pipa
Aplikasi:	Mesin konstruksi pipa
Layanan Pasca Penjualan:	Dukungan Video

Professional Hydraulic Swamp Pipelayer Untuk Pekerjaan Pembuatan Pipa

WINCOO ENGINEERING CO., LTD

Pipelayer HGY terutama digunakan untuk operasi pengangkatan pipa dalam konstruksi pipa, seperti transportasi pipa, penataan pipa, perakitan dan trenching.Sasis pipa adalah sasis hidrolik khusus untuk dikembangkan berdasarkan teknologi sasis excavator yang matangSistem perjalanan mengadopsi mode transmisi hidrostatik, dengan dampak kecil pada start dan stop, dan dapat mewujudkan in-situ kemudi; Sistem angkat mengadopsi transmisi hidraulik penuh,dengan transmisi yang stabil dan kinerja gerak mikro yang baikDibandingkan dengan pipa chassis buldoser tradisional, ia memiliki keuntungan teknis dan aplikasi yang jelas.

HGY Pipelayer dapat beradaptasi dengan lingkungan kerja - 20 °C ~ + 50 °C, ketinggian di bawah 3000m, lingkungan dengan kurang dari 5% pasir dan debu di udara dan semua jenis cuaca seperti hujan,Salju dan kabutDapat beroperasi dengan aman dan dapat diandalkan pada ramp 30 °.
Pipelayer HGY memiliki desain yang wajar, struktur kompak, pengiriman mudah, transfer dan transportasi dan dapat memenuhi kebutuhan
persyaratan transportasi kereta api dan transportasi trailer datar yang merangkak sendiri.

1, Chassis Ass
2, Mengangkat Kaki
3Taksi Ass
4Motor Ass.
5, Counterweight Ass
6Sistem hidraulik

Parameter Produk

Model					HGY20	HGY40	HGY70	HGY90
Max.kapasitas angkat					25t	45.7t	70t	90t
Kapasitas angkat nominal					21.25t	38.25t	59.5t	76.5t
Berat operasi (kira-kira)					22t	35t	49t	55t
Dimensi garis besar pengiriman untuk peralatan utama ((LWH)					4150 × 3050 × 3250 (mm)	4855 × 3384 × 3270 (mm)	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)
Berat pengiriman untuk peralatan utama					21.5t	26t	37.5t	38.9t
Tekanan tanah rata-rata					76.4KPa	85.2KPa	87.3KPa	86.6KPa
Min. ruang kosong					480mm	490mm	550 mm	550 mm
Max.gradeability					25°	25°	25°	25°
Lingkungan yang berlaku					-50oC ~ + 65oC	-50oC ~ + 65oC	-50oC ~ + 65oC	-50oC ~ + 65oC
Mesin	Model			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Kekuatan nominal			120KW	169KW	239KW	257KW1850 rpm
		Kecepatan putar nominal			1850 rpm	2000 rpm	2000 rpm	2000 rpm
Sistem berjalan	Modus operasi			Joystick	Joystick	Joystick	Joystick
		Kecepatan teoretis	Ke depan (shift2)	3.29/5.28 km/jam	3.6/6.6 km/jam	3.6/6.6 km/jam	3.6/6.6 km/jam
		Kecepatan teoretis		Ke belakang (shift2)	4.28/7.59 km/jam	40,3/7,7 km/jam	40,4/7,8 km/jam	40,4/7,8 km/jam
		Panjang jalur di tanah			2635mm	3050mm	3620 mm	3620 mm
		Lebar jalur			560mm	660mm	760 mm	760 mm
		Jumlah roller rel			7x2	7x2	9×2	9×2
Sistem crane	Bentuk kisaran			Bentuk penggulungan tali kawat	Bentuk penggulungan tali kawat	Bentuk penggulungan tali kawat	Bentuk penggulungan tali kawat
		Modus operasi			Genggam kontrol hidraulik	Genggam kontrol hidraulik	Genggam kontrol hidraulik	Genggam kontrol hidraulik
		Link derek	Panjang link derek	6000mm	7500/8500 mm	7600/8600 mm	8600/9600mm
		Link derek		Tinggi angkat maksimum	4909mm	6100/7050mm	6100/7050mm	7050/9600 mm
		Sudut luffing link derek			0 ~ 85°	0 ~ 86°	0 ~ 86°	0 ~ 86°
		Kecepatan kait ((enam sampai delapan kali)			0~12,0m/menit	0 ~ 6,2 m/menit	0 ~ 7,0 m/menit	0 ~ 7,0 m/menit
		Waktu angkat ((empat sampai lima kali)			25an	20an	32s	40an

Fitur Produk

I. Fitur-fitur perakitan sasis

1, Mengadopsi teknologi sasis excavator hidrolik, kekuatan tinggi pipa lapisan sasis khusus, dengan kualitas yang dapat diandalkan.

2, tiga tulang rusuk atau double rib crawler, sembilan kelompok roda pendukung, dan sudut pendakian maksimum 30 °.

3, Pompa utama, motor berputar dan motor perjalanan mengadopsi merek Jerman Rexroth untuk memastikan operasi yang dapat diandalkan dari sistem hidrolik dari seluruh kendaraan.

4, Katup utama mengadopsi solusi kontrol listrik penuh, yang dapat beroperasi dengan lancar dan mewujudkan optimasi yang akurat.

5, Mengadopsi struktur koneksi kekuatan tinggi antara frame berjalan dan frame kendaraan untuk memastikan bahwa seluruh mesin memiliki kekakuan yang cukup selama mengangkat.

6, Dengan peningkatan desain gauge, meningkatkan stabilitas seluruh mesin, lebih cocok untuk kondisi beban sisi.

7, 9 rol pendukung didistribusikan di setiap sisi, dengan kapasitas bantalan yang besar, ketahanan suhu tinggi dan kemampuan beradaptasi dengan kondisi kerja yang keras.

II. PengelolaanSistem pengereman pengemudi yang aman dan andal

1, Mengadopsi modus transmisi hidrostatik, dengan dampak kecil di awal dan berhenti, dan dapat merealisasikan in-situ kemudi.
2, Ketika operator melepaskan tuas penggerak, rem motor penggerak ditutup secara otomatis untuk memastikan keamanan parkir.
3, Melalui perpindahan gigi berkecepatan tinggi dan rendah, dapat mencapai gerakan berkecepatan tinggi dan merangkak berkecepatan rendah.

III.Perangkat keamanan lengkap untuk memastikan keselamatan mengangkat

1, Perangkat batas boom elektro-hidraulik dapat secara andal membatasi posisi batas angkat boom, untuk mencegah kecelakaan menarik dan membengkokkan boom.

2, Perangkat anti overwinding dari kail mencegah kail naik di luar posisi batas, untuk mencegah kail dan kawat baja dari kerusakan.

3, Indikator Beban Aman (pembatas torsi) memastikan bahwa peralatan selalu bekerja dalam beban nominal dan memastikan keselamatan personel dan peralatan.

IV.Mesin

1, Mengadopsi mesin Cummins, dilengkapi dengan sistem bahan bakar PT yang unik dan turbocharging.

2, mesin Cummins dengan banyak keuntungan yang jelas, misalnya berat ringan, daya tinggi, torsi besar, konsumsi bahan bakar rendah dan pemeliharaan yang sederhana.

V.Mekanisme pendukung putar pusat

1, Keandalan yang tinggi dari mekanisme dukungan putar pusat.

2, Mengadopsi dukungan berputar khusus diperkuat, yang dapat menahan torsi dan beban yang lebih besar.

VI.Sistem Angkat

1, Sistem angkat mengadopsi transmisi hidrolik penuh, dengan transmisi yang stabil dan kinerja gerak mikro yang baik.

2, Lift luffing dan lift penggulung digerakkan oleh motor torsi tinggi berkecepatan rendah; lift dilengkapi dengan rem yang ditutup secara normal untuk memastikan penguncian otomatis luffing dan lift yang dapat diandalkan.

3, Inlet minyak motor dari lilin luffing dan lilin lilin dilengkapi dengan katup keseimbangan berkualitas tinggi yang diproduksi oleh perusahaan Amerika SUN untuk memastikan bahwa tidak ada jatuh bebas di bawah beban nominal.

4, Mengadopsi baja kawat tali luffing, dan dampak memulai dan menghentikan dapat dikurangi melalui penggunaan multi-rate pulley blok, dengan kontrol mikro yang lebih baik.

VII.Operasi sederhana dan nyaman

1, Seluruh mesin mengadopsi solusi kontrol sepenuhnya listrik untuk mengoptimalkan pengangkat dan rotasi dari berbagai sudut, dengan respons start-up cepat, operasi ringan, fleksibel dan andal.

2, Sistem angkat mengontrol ekstensi boom dan tindakan mengangkat hook melalui pegangan pilot kontrol listrik universal, merek Italia HC.

3, Rotasi platform dikendalikan oleh pegangan pilot listrik, fleksibel dan dapat diandalkan.

4, Kombinasi sempurna dari kontrol pilot elektronik dan transmisi hidrolik, dengan dua mode kontrol gerakan cepat dan mikro membuat operasi mengangkat memiliki gerakan mikro unggul,dan akurasi gerak mikro adalah 2mm dalam kondisi baik.

VIII.Kemampuan beradaptasi yang kuat

Dapat bekerja di lingkungan - 20 °C ~ + 50 °C, ketinggian di bawah 3000m dan debu tinggi.

IX.Humanisasi ruang operasi

1, Kabin operasi dengan ruang yang luas dan visi yang luas; mengadopsi hidraulik shock-absorbing dan kursi gantung; mengemudi lebih nyaman.

2, Sistem hidrolik mengadopsi mode kontrol pilot, stabil dan dapat diandalkan.

3, Dilengkapi dengan AC (Air cooler)

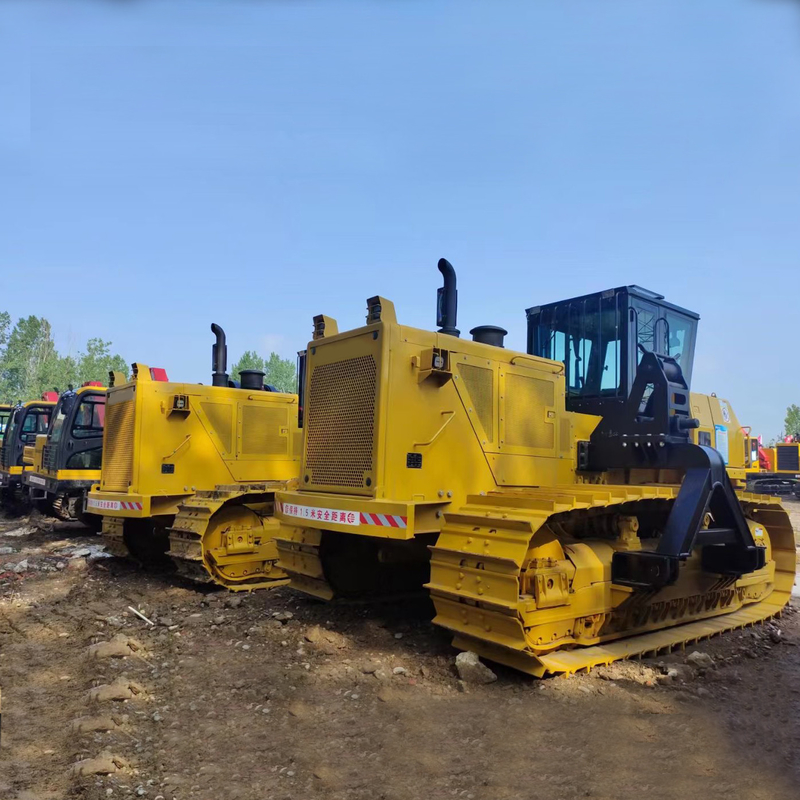

Foto produk
