Mesin pemasangan pipa internal untuk pengoperasian yang mudah dalam dan konstruksi pipa

Detail Produk

Tempat asal: Jiangsu, Cina

Nama merek: WINCOO

Syarat Pembayaran & Pengiriman

Harga: $18,600.00/sets >=1 sets

Dapatkan Harga Terbaik

Detail Produk

Deskripsi produk

Menyoroti:

Condition:	New	Machine Type:	RIVETING MACHINE
Weight (KG):	200	Video outgoing-inspection:	Provided
Machinery Test Report:	Provided	Marketing Type:	Ordinary Product
Garansi komponen inti:	1 tahun	Core Components:	PLC, Engine, Motor
Jaminan:	1 tahun	Poin Penjualan Utama:	Mudah dioperasikan
Industri yang berlaku:	Pabrik Manufaktur, Pekerjaan konstruksi	Showroom Location:	None
Product name:	Pipeline Mouthpiece	Aplikasi:	Mesin konstruksi pipa panjang
Kata Kunci:	Klem	Color:	Customer Requirement

Condition:	New
Machine Type:	RIVETING MACHINE
Weight (KG):	200
Video outgoing-inspection:	Provided
Machinery Test Report:	Provided
Marketing Type:	Ordinary Product
Garansi komponen inti:	1 tahun
Core Components:	PLC, Engine, Motor
Jaminan:	1 tahun
Poin Penjualan Utama:	Mudah dioperasikan
Industri yang berlaku:	Pabrik Manufaktur, Pekerjaan konstruksi
Showroom Location:	None
Product name:	Pipeline Mouthpiece
Aplikasi:	Mesin konstruksi pipa panjang
Kata Kunci:	Klem
Color:	Customer Requirement

Mesin pemasangan pipa internal untuk pengoperasian yang mudah dalam dan konstruksi pipa

WINCOO ENGINEERING CO.,LTD

Mulut pipa internal pneumatik yang diproduksi oleh perusahaan kami dikembangkan dengan menyerap teknologi dan pengalaman produk dalam dan luar negeri yang canggih dan menggabungkannya dengan karakteristik konstruksi perusahaan konstruksi pipa China. Menggunakan udara terkompresi sebagai tenaga, tanpa polusi, sangat cocok untuk konstruksi pipa air dan pipa minyak dan gas alam dengan persyaratan perlindungan lingkungan yang tinggi. Ia memiliki keunggulan kinerja yang andal, kemampuan beradaptasi yang kuat, tindakan cepat, pencocokan yang akurat, struktur yang ringkas, pengoperasian yang sederhana, dan penyesuaian jarak bebas yang akurat. Kualitas dan kinerja produk dapat dibandingkan dengan produk serupa internasional, termasuk tipe jarak bebas pneumatik bagian dalam mulut pipa, tipe sepatu tembaga pneumatik bagian dalam mulut pipa, pneumatik laut bagian dalam mulut pipa, mengisi kekosongan pasar domestik.

Fitur Produk

1. Struktur sederhana dan penampilan cantik

2. Ringan, kecepatan berjalan cepat, kemampuan memanjat yang kuat, konsumsi gas kecil

3. Dukungan besar, penyesuaian jarak bebas yang akurat, sangat meningkatkan efisiensi konstruksi

4. Bagian katup diimpor, sambungan terbuat dari bahan stainless steel untuk memastikan jalur udara bersih, dan tipe sambungan adalah struktur tipe-C untuk memastikan kinerja penyegelan yang andal

5. Rangka berjalan diproduksi secara ketat sesuai dengan perkakas teknologi untuk memastikan kinerja set roda berjalan dan meningkatkan kinerja seluruh mesin

6. Dari manufaktur hingga pemasangan dan commissioning, seluruh mesin diterapkan secara ketat sesuai dengan standar dan proses nasional, memastikan bahwa jumlah kesalahan dan presisi penyesuaian jarak bebas berada dalam 0,5mm, memenuhi persyaratan standar konstruksi pipa

Parameter Produk

Klem non-self-propelled (Ditarik Manual)
Model	Ukuran Pipa	No. Piston	Daya Piston	L	W	H	Berat	Kubus
Model		No. Piston	(mm)		(KN)	(mm)	(mm)	(mm)	(kg)	(m3)
HGDNQ6’’	168	6X2	134	1473	150	150	36	0.04
HGDNQ8''	219	6X2	209	1593	189	189	53	0.06
HGDNQ10’’	273	6X2	382	1665	240	240	60	0.09
HGDNQ12-14''	305-357	6X2	405	1751	280	280	100	0.14

Klem Self-propelled (Berjalan dengan Tenaga Sendiri)
Model	Ukuran pipa (mm)	Piston (No)	Piston Daya (KN)	Daya motor (Hp)	L (mm)	W (mm)	H (mm)	Berat (KG)	Kubus (M³)
HGDNQ16-18’’	406-457	8x2	959	1	2132	360	360	188	.29
HGDNQ20-22’’	508-559	10x2	1057	1.5	2434	480	480	296	.59
HGDNQ22-24’’	559-610	12x2	1268	1.5	2500	530	530	390	.72
HGDNQ24-26’’	610-660	12x2	1268	1.5	2672	580	580	418	.90
HGDNQ28-30’’	711-762	12x2	1748	1.5	2700	670	670	512	1.2
HGDNQ30-32’’	762-813	14x2	2937	3	2938	690	690	733	1.4
HGDNQ34-36’’	864-914	16x2	2937	3	3020	790	790	779	1.8
HGDNQ36-38’’	914-965	18x2	2937	3	3188	860	860	865	2.4
HGDNQ40-42’’	1016-1067	20x2	2937	3	3029	980	980	982	3.0
HGDNQ46-48’’	1168-1219	20x2	4855	3	3100	1050	1050	1420	3.7
HGDNQ48-50’’	1219-1270	22x2	4855	3	3517	1120	1120	1876	5.2
HGDNQ52-54’’	1321-1372	22x2	4855	3	3520	1210	1210	1988	5.4
HGDNQ56’’	1422	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ60’’	1524	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ62-66’’	1574-1676	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ68-72’’	1727-1727	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ76-80’’	1930-2032	30x2	4855	3	4000	1800	1800	3855	13.0

Komponen Utama Produk

Komponen utama mulut pipa: rakitan mulut pipa (Blok pembengkakan), silinder jarak bebas, rakitan penggerak, rangka berjalan, roda berjalan, rakitan rem, tangki gas, rangka sangkar depan, joystick (jalur gas), rakitan jalur gas, dll., dikendalikan oleh udara terkompresi sebagai sumber daya. Lihat gambar di bawah.

1, Rangka sangkar depan

4, Blok pembengkakan belakang

2, Silinder jarak bebas

5, Jalur gas

3, Blok pembengkakan depan

6, Tangki gas

7, Mur yang dapat disesuaikan

10, Rakitan rem

13, Roda berjalan belakang

8, Rakitan mulut pipa

11, Rangka berjalan

9, Roda berjalan depan

12, Rakitan penggerak

Penerapan Komponen Utama

A. Pertama-tama, kompresor udara dihubungkan dengan joystick (jalur gas) dan pipa saluran masuk udara pada rangka sangkar depan dengan selang bertekanan tinggi dan sambungan cepat untuk mencapai tujuan pengisian atau pengisian udara; joystick (jalur gas) kemudian dihubungkan ke poros kontrol pada rangka sangkar depan dengan pengait.

B. The joystick (jalur gas) dilas dengan pipa baja berongga, dan fungsinya:

1, Volume gas tambahan. 2, Kontrol jalur udara: baris depan naik, baris depan menyusut, baris belakang naik, baris belakang menyusut, pembukaan jarak bebas, penutupan jarak bebas. 3, Kontrol gerakan maju mulut pipa.

C. Kabel kontrol digunakan untuk mengontrol penggerak berjalan, pengereman, penunjukan maju dan mundur. Saat berjalan, kabel berjalan maju harus dikencangkan, dan rem otomatis akan diterapkan saat dilepaskan untuk mencegah kecepatan terlalu cepat saat menuruni bukit. Jika perlu untuk bergerak maju, kencangkan kabel dengan cepat dan kendurkan kabel dengan cepat untuk mewujudkan berjalan titik.

D. The tangki gas dipasang di ujung mulut pipa, dan fungsinya adalah sebagai berikut: 1, Mewujudkan keseimbangan seluruh mesin. 2, Penyimpanan gas.

E. The rakitan mulut pipa adalah bagian inti dari perangkat klem, yang terdiri dari silinder, distributor, dan dua kelompok blok pembengkakan (cakar penahan), dll., yang terutama menyelesaikan pencocokan.

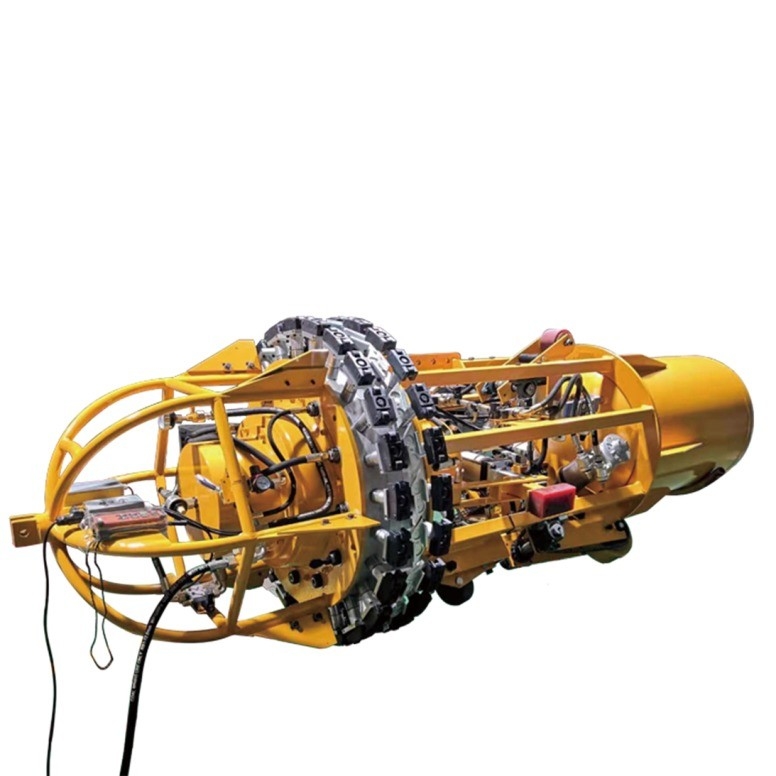

Foto Produk

Wincoo Engineering Co., Ltd (WINCOO) terlibat dalam menghadirkan solusi/peralatan yang paling sesuai untuk klien, pabrikan, perusahaan EPC/C pada fabrikasi pipa, konstruksi tangki, konstruksi pipa, lini produksi industri, proyek energi bersih, dan bidang industri lainnya.

Layanan & Kekuatan Kami
Kami memiliki kemampuan untuk menyediakan solusi yang layak untuk mendukung klien untuk mendapatkan waktu pelaksanaan proyek yang lebih singkat, biaya jam kerja yang lebih sedikit, dan metode konstruksi/fabrikasi yang lebih efisien serta kualitas yang lebih baik selama fase penawaran proyek.

Berdasarkan ketersediaan fasilitas/ruang lokasi klien, kami dapat mempelajari/merancang dan menyajikan konfigurasi yang cocok pada jadwal proyek, kualitas, biaya, dan produktivitas untuk menjamin kecepatan produksi sesuai dengan persyaratan proyek.

Untuk mendukung pelaksanaan proyek, kami selalu siap bekerja sebagai pemadam kebakaran untuk memberikan pasokan yang cepat pada bahan proyek dari berbagai bahan habis pakai, alat, peralatan/mesin hingga barang dagangan khusus. Dengan fleksibilitas, kami juga senang berperan sebagai agen pengadaan di China untuk mencari sumber pasokan yang dibutuhkan.
