Mesin pengelasan pipa untuk pengelasan orbital dalam konstruksi pipa Teknologi canggih

Detail Produk

Place of Origin: Jiangsu, China

Nama merek: WINCOO

Syarat Pembayaran & Pengiriman

Harga: $5,535.00/sets 1-999 sets

Packaging Details: carton

Menyediakan kemampuan: 3000 set/set per bulan

Dapatkan Harga Terbaik

Detail Produk

Deskripsi produk

Menyoroti:

Industri yang berlaku:	Pabrik Manufaktur, Pekerjaan konstruksi	Showroom Location:	None
Video outgoing-inspection:	Provided	Machinery Test Report:	Provided
Marketing Type:	New Product 2020	Warranty of core components:	1 Year
Core Components:	Motor	Condition:	New
Dimensions:	243331 cm	Berat badan:	16
Use:	Pipe welding machine	Voltage:	220V
Warranty:	1 Year	Key Selling Points:	Long Service Life
Berat (Kg):	16 kg	Nama produk:	Mesin Las Pipa Orbital
Metode pengelasan:	Otomasi Pengelasan TIG	Application:	Pipe construction
Shape of tube:	Round	After-sales Service:	Video technical support
Moving mode:	Four-wheel drive	Walking speed:	0-700mm/min
motor ayunan:	DC24V 18RPM

Industri yang berlaku:	Pabrik Manufaktur, Pekerjaan konstruksi
Showroom Location:	None
Video outgoing-inspection:	Provided
Machinery Test Report:	Provided
Marketing Type:	New Product 2020
Warranty of core components:	1 Year
Core Components:	Motor
Condition:	New
Dimensions:	243331 cm
Berat badan:	16
Use:	Pipe welding machine
Voltage:	220V
Warranty:	1 Year
Key Selling Points:	Long Service Life
Berat (Kg):	16 kg
Nama produk:	Mesin Las Pipa Orbital
Metode pengelasan:	Otomasi Pengelasan TIG
Application:	Pipe construction
Shape of tube:	Round
After-sales Service:	Video technical support
Moving mode:	Four-wheel drive
Walking speed:	0-700mm/min
motor ayunan:	DC24V 18RPM

Mesin pengelasan pipa untuk pengelasan orbital dalam konstruksi pipa Teknologi canggih

WINCOO ENGINEERING CO.,LTD

Tipe elektrik

Tipe manual

Pengantar Produk

WQ-III cocok untuk pengelasan dinding internal dan eksternal pipa. Tidak diperlukan rel dan pengelasan dapat dilakukan di sepanjang permukaan busur benda kerja.

Tractor las otomatis CO2 banyak digunakan di kapal, jembatan, lokomotif, struktur baja, industri petrokimia, dan industri lainnya, cocok untuk berbagai struktur las, seperti: pelat penguat, pelat rusuk, bagian silang dari pengelasan, pengelasan balok kotak, dll. Keuntungan utamanya adalah:

1, Mengurangi intensitas tenaga kerja dan meningkatkan lingkungan kerja;

2, Untuk meningkatkan efisiensi kerja, 1,5 kali dari pengelasan manual;

3, Hindari kualitas buruk dari jahitan las yang disebabkan oleh faktor manusia, tingkat cacat dari pengelasan manual adalah sekitar 20%, dan traktor las otomatis tidak akan menghasilkan tingkat cacat las karena pengelasan buatan. Oleh karena itu, manfaat komprehensifnya hampir 200% lebih tinggi daripada pengelasan manual;

4, Tingkat otomatisasi yang tinggi untuk memastikan stabilitas kualitas pengelasan;

5, Pengoperasian yang sederhana dan nyaman, tidak memerlukan pekerja teknis yang sangat terampil.

Fitur Produk

1, WQ-III adalah perangkat las otomatis ayun, satu pengelasan dapat menghasilkan las yang lebih lebar.

2, Kecepatan ayun, rentang ayun, posisi tengah, dan waktu tinggal kiri dan kanan dapat disesuaikan, cocok untuk berbagai spesifikasi las.

3, Ukuran kecil, ringan, mudah dipasang dan dipindahkan, pekerja yang tidak terampil juga dapat melakukan pengelasan.

4, Magnet permanen dipasang untuk menghindari pemutusan garis las selama pengelasan.

Lingkungan Aplikasi

Cocok untuk pengelasan pipa dari berbagai struktur baja.

Komponen Utama

Komponen: perangkat ayun obor las, slider, pegangan obor las, kotak kontrol, panel kontrol, dan aksesori lainnya:

1, Perangkat ayun: digunakan untuk menggerakkan obor las untuk pengelasan pendulum ayun

2. Bagian penggerak: perangkat penggerak troli terdiri dari empat roda magnetik, roda gigi heliks, rantai, dan sproket

3, Bagian slider: digunakan untuk menyesuaikan posisi obor las, Anda dapat menyetel halus posisi sebelum dan sesudah pengelasan.

4, perlengkapan obor las: perangkat penjepit obor las, dapat menyesuaikan sudut obor las.

5, kotak kontrol: Semua gerakan traktor dapat disesuaikan. Untuk detailnya, lihat metode pengoperasian panel kontrol

Pengantar Panel Kontrol

1, Kenop untuk menyesuaikan arus dan tegangan: Putar kenop searah jarum jam untuk menambah nilai (Traktor memiliki dua colokan daya 3P dan 8P, saat menggunakan colokan 3P, kenop penyesuaian arus dan tegangan tidak valid, dan kemudian arus dan tegangan pengumpan kawat harus disesuaikan; Kenop kontrol arus dan tegangan efektif saat menggunakan colokan 8P);

2, Kenop pemilihan untuk pengelasan/non-pengelasan: kenop harus dalam posisi pengelasan untuk mengelas;

3, Umpan titik: perangkat umpan kawat manual;

4, Sakelar berjalan: mengontrol berjalan dan berhenti mobil, jika sakelar "pengelasan/non-pengelasan" ditempatkan pada posisi "non-pengelasan", buka sakelar berjalan, traktor hanya berjalan tanpa pengelasan;

5, Penyesuaian kecepatan berjalan: kenop penyesuaian kecepatan berjalan traktor. Disarankan untuk menyesuaikan kecepatan berjalan traktor setelah menyalakan sakelar berjalan;

6, Pilihan arah berjalan: pilih untuk berjalan ke kiri atau kanan;

7, Sakelar daya dan lampu indikator: lampu indikator menyala setelah daya dialiri;

8, Bagian kontrol ayun: dapat menyesuaikan kecepatan ayun, rentang ayun, waktu tinggal kiri dan kanan, posisi tengah, dan mode ayun;

Parameter Produk

Item			Parameter	Catatan
Traktor	Catu daya	AC 220V
		Ukuran	240×330×310 mm	P×L×T
		Berat	16 Kg	Termasuk pengayun
		Mode bergerak	Penggerak empat roda	Roda magnet
		Kecepatan berjalan	0∼700mm/menit
Kontrol	Motor ayun	DC24V 18RPM
		Rentang yang dapat disesuaikan dari obor las	Naik dan turun
				Sebelum dan sesudah	85mm
				Rentang penyesuaian Sudut pengoperasian	360°
				Rentang penyesuaian Sudut bawa	0°
		Fungsi pengoperasian	Mode ayun
				Kecepatan ayun	0-10RPM (Tampilkan dengan skala)
				Lingkup ayun	0-±10° (Tampilkan dengan skala)
				Penyesuaian waktu tinggal kiri dan kanan	0-2S (Tampilkan dengan skala)
				Rentang gerakan tengah	0-±8°
				Umpan kawat inci
				Berjalan mulai/berhenti
				Kontrol arus/tegangan pengelasan
				Pilihan arah berjalan
				Pengaturan kecepatan berjalan	0∼1000mm/menit (Tampilkan dengan skala)
				Pilihan pengelasan/non-pengelasan

Instalasi dan Daftar Kemasan

A. Persiapan untuk pengelasan

1, Alat yang diperlukan untuk pengelasan adalah mesin las dan perangkat pengumpan kawat;

2, Kabel kontrol khusus (AC 220V) diperlukan. Catu daya las yang berbeda memerlukan kabel yang berbeda;

3, Tangki CO2 untuk pengelasan diperlukan;

4, Obor las otomatis CO2;

5, Alat lain yang diperlukan;

B. Metode koneksi traktor

1, Pasang traktor dan letakkan traktor di permukaan kerja;

2, Pasang kawat pada baki umpan kawat dan tarik kawat ke ujung obor;

3, Ujung obor dihubungkan ke pengumpan kawat;

4, Catu daya kontrol dihubungkan ke port 8P panel kontrol traktor;

5, Kabel daya kontrol dihubungkan ke AC 220;

6, Kabel kontrol khusus memiliki empat sambungan, satu dihubungkan ke catu daya 220V, yang lainnya dihubungkan ke mobil las, dan dua lainnya masing-masing adalah mesin las dan mesin transfer kawat.

C. Daftar Kemasan
Nama bagian	Jumlah	Satuan	Catatan
Traktor las berjalan	1	Set
Hidung berayun	1	Set
Jalur listrik	1	Pcs	Sekitar 10-15 m
Kabel sinyal obor las	1	Pcs	Sekitar 0,5 m
Garis sinyal ayun	1	Pcs	Sekitar 0,5 m
Spesifikasi	1	Pcs
Alat heksagon dalam	1	Set

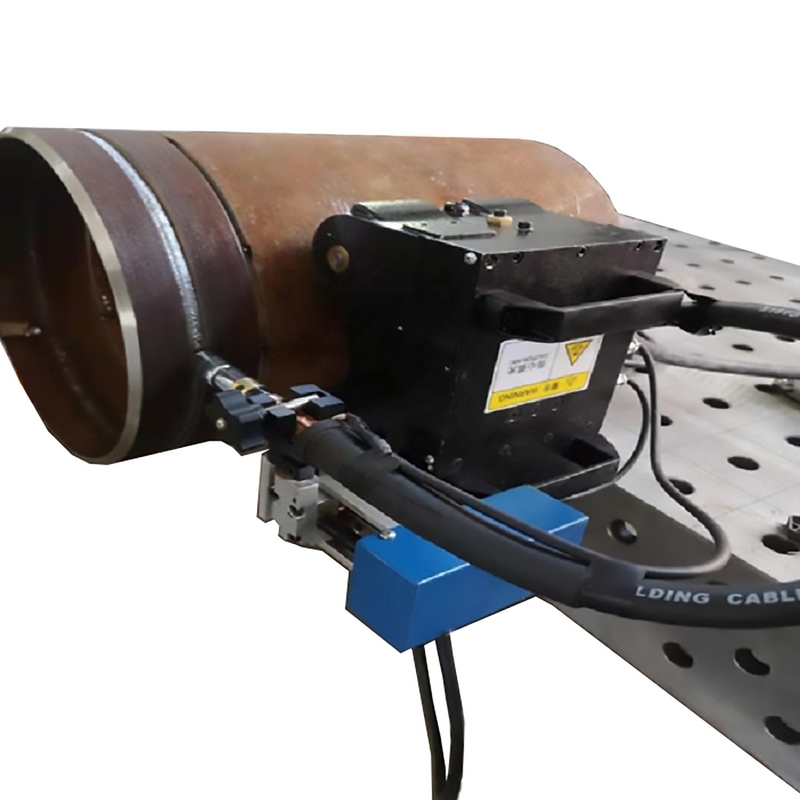

Foto Produk

Wincoo Engineering Co., Ltd (WINCOO) terlibat dalam menghadirkan solusi/peralatan yang paling sesuai untuk klien, pabrikan, perusahaan EPC/C pada fabrikasi pipa, konstruksi tangki, konstruksi pipa, lini produksi industri, proyek energi bersih, dan bidang industri lainnya.

Layanan & Kekuatan Kami
Kami memiliki kemampuan untuk menyediakan solusi yang dapat diterapkan untuk mendukung klien agar mendapatkan waktu pelaksanaan proyek yang lebih singkat, biaya jam kerja yang lebih sedikit, dan metode konstruksi/fabrikasi yang lebih efisien serta kualitas yang lebih baik selama fase penawaran proyek.

Berdasarkan ketersediaan fasilitas/ruang lokasi klien, kami dapat mempelajari/merancang dan menyajikan konfigurasi yang cocok pada jadwal proyek, kualitas, biaya, dan produktivitas untuk menjamin kecepatan produksi sesuai dengan persyaratan proyek.

Untuk mendukung pelaksanaan proyek, kami selalu siap bekerja sebagai pemadam kebakaran untuk memberikan pasokan yang cepat pada bahan proyek dari berbagai bahan habis pakai, alat, peralatan/mesin hingga barang dagangan khusus. Dengan fleksibilitas, kami juga senang berperan sebagai agen pengadaan di China untuk mencari sumber daya pasokan yang diperlukan.
