Detail Produk
Sertifikasi: CE, ISO 9001:2000
Syarat Pembayaran & Pengiriman
Model NO.: |
LYT |
Max Height: |
0-4600mm |
Condition: |
New |
Engineer Oversea Service Is Available: |
More Than 5 Meter Tank |
Keywords: |
Tank Lifting Equipment |
Rated Lifting Capacity (Kn): |
120~300 |
Rated Oil Pressure (MPa): |
25 |
Chain Stroke (mm): |
2700 |
Transport Package: |
Container |
Specification: |
Steel |
Trademark: |
WINCOO |
Origin: |
China |
HS Code: |
8425421000 |
Supply Ability: |
5000 |
After-sales Service: |
Remote Instruction |
Warranty: |
90 Days |
Type: |
Hydraulic Jack |
Structure: |
Hydraulic Jack |
Capacity (Load): |
12-120t |
Power Source: |
Hydraulic |
Customization: |
Available | Customized Request |
Model NO.: |
LYT |
Max Height: |
0-4600mm |
Condition: |
New |
Engineer Oversea Service Is Available: |
More Than 5 Meter Tank |
Keywords: |
Tank Lifting Equipment |
Rated Lifting Capacity (Kn): |
120~300 |
Rated Oil Pressure (MPa): |
25 |
Chain Stroke (mm): |
2700 |
Transport Package: |
Container |
Specification: |
Steel |
Trademark: |
WINCOO |
Origin: |
China |
HS Code: |
8425421000 |
Supply Ability: |
5000 |
After-sales Service: |
Remote Instruction |
Warranty: |
90 Days |
Type: |
Hydraulic Jack |
Structure: |
Hydraulic Jack |
Capacity (Load): |
12-120t |
Power Source: |
Hydraulic |
Customization: |
Available | Customized Request |

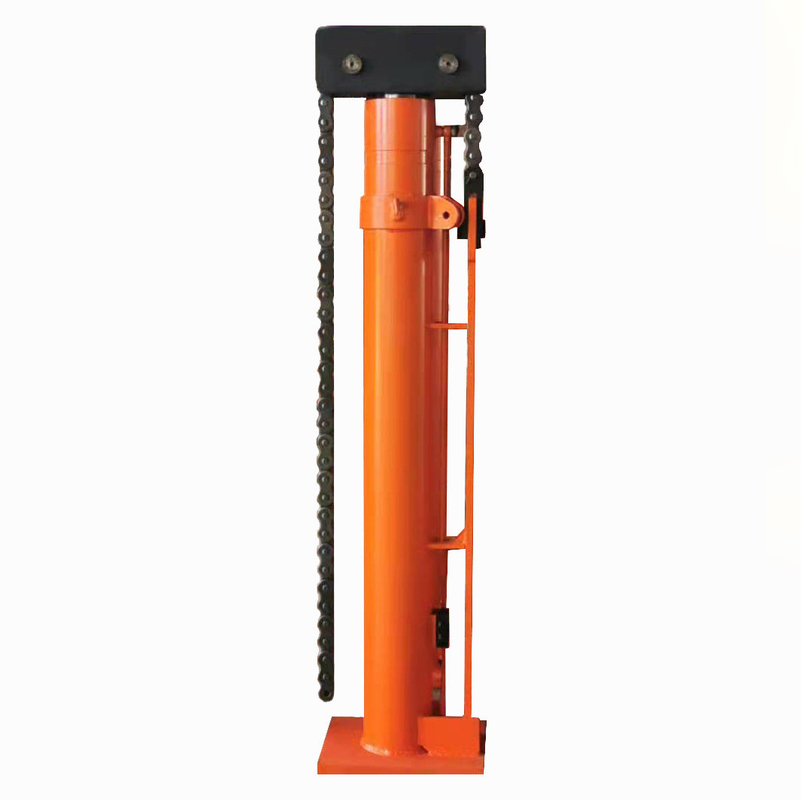

Lift tipe LYT terdiri dari silinder hidrolik beraksi ganda satu tahap, blok katrol, rantai bantalan beban dan jalur minyak dll. Katrol bergerak digunakan untuk memperbesar stroke rantai, yaitujarak perjalanan silinder adalah 1/2 dari jarak angkat rantaiIni berlaku untuk instalasi terbalik dan konstruksi berbagai tangki penyimpanan besar (baja) dan berbagai tangki penyimpanan.
LYT jenis rantai jenis angkat hidrolik termasuk model berikut: LYT-120-2700, LYT-200-2700, dan LYT-300-2700 dll (yang dengan stroke khusus perlu disesuaikan).
I.Prinsip operasi untuk mengangkat dengan metode terbalik
1LYT jenis angkat hidraulik digunakan untuk pertama mengangkat atap tangki dan bagian atas (lapisan pertama) sisi tangki.Hal ini diperlukan untuk mengelompokkan sisi tangki las ketika ketinggian angkat sisi melebihi sisi kedua (lapisan kedua dari atas) dengan 30-50mm, dan kelompok las lapisan ketiga (lapisan ketiga dari atas ke bawah) dari tangki setelah mengangkat lagi, mengangkat secara berurutan, kelompok las sisi tangki lapisan demi lapisan,sampai lapisan terakhir siding.
2. LYT jenis angkat hidrolik digunakan untuk mengangkat. Ketika minyak masuk ke jack hidrolik, katrol bergerak didorong ke atas dengan menekan piston,sehingga mendorong rantai bantalan beban untuk mengangkat cincin ekspansiDengan cara ini, seluruh tangki (termasuk atap tangki) diangkat ke atas, sampai mencapai ketinggian yang ditetapkan sebelumnya (ada kekosongan lapisan pelat berikutnya).Siding di lapisan ini dikelilingi untuk pengelasan buttSetelah blok posisi dilas, angkat hidraulik kembali dan tangki angkat jatuh kembali ke sisi baru dikelilingi.kartu tipe pintu untuk mengikat cincin ekspansi dipotong dan cincin ekspansi dilepaskan. Dengan cara ini hoist kembali dan cincin ekspansi jatuh ke Model stasiun pompa hidrolik Tangki volume tekanan nominal aliran nominal Daya Kontrol tegangan dari katup solenoid Motor drive rate YB-7.2 220L (700*550*580) 25Mpa 7.2L/min Tiga fase Empat kabel (380V) 220V 5.5KW YB-14.5 340L (750*650*650) 25Mpa 14.5L/min 220V 7.5KW Mode of LYT-type hoist Rated lifting capacity (KN) Hydraulic area (mm) Rated oil pressure (MPa) Piston stroke (mm) Chain stroke (mm) Cylinder safety equipment Reinforcement measures LYT-120-2700 120 11304 25 1500 2700 Double-direction oil-way hydraulic lock 2 adjustable pull rods LYT-200-2700 200 18859.6 25 1500 2700 Penguncian hidraulik arah ganda 2 batang tarik yang dapat disesuaikan LYT-300-2700 300 25434 25 1500 2700 Penguncian hidraulik arah ganda 2 batang tarik yang dapat disesuaikan bagian bawah sisi tangki.Kemudian, pelat melingkar berikutnya diperluas dan pelat tulang rusuk transfer, seperti kartu tipe pintu, dilas untuk mengangkat, dan sebagainya.sampai pengelasan kelompok dari lapisan terakhir siding, sehingga seluruh tangki penyimpanan dipasang dengan metode terbalik ini.
II.Keuntungan Inverted Hydraulic pada Peningkatan Tangki Penyimpanan Konstruksi Besar
1Pengangkatan hidraulik stabil, aman dan dapat diandalkan. Karena adopsi kontrol hidraulik terpadu dan pengaturan tunggal atau parsial (beberapa), seluruh proses pengangkatan relatif stabil.Lift dilengkapi dengan katup sinkronisasi dan kunci hidrolik untuk mencegah tergelincir dan jatuh dari tangki atau beban berat, yang disebabkan oleh kegagalan listrik dan patahnya tabung minyak.
2. Kualitas konstruksi dijamin. Karena angkat dilengkapi dengan sinkronisasi dan fungsi yang dapat disesuaikan, ketinggian angkat dapat dikontrol dengan akurat.kualitas tangki dijamin.
3. Peralatan mudah dioperasikan. lingkungan konstruksi yang baik dan efisiensi kerja yang tinggi.
4Peralatan yang baik disesuaikan selama jumlah angkat hidraulik meningkat atau berkurang. the whole set of equipment can be applied to the inverted hydraulic lifting construction of large storage tanks with different volumes ranging from several thousand cubic meters to tens of thousands cubic meters.
5Stasiun pompa hidraulik dan angkat hidraulik ditempatkan di dalam tangki untuk operasi yang mudah.dan pelat penutupan pintu adalah kelompok dilas dengan baik.
6Stasiun pompa hidraulik dapat dikendalikan secara individual atau bersama-sama, dan memiliki daya adaptasi konstruksi yang kuat dan rasio harga kinerja teknis yang sangat baik.
7. periode konstruksi pendek, biaya rendah dan manfaat ekonomi yang baik. Karena tingkat modernisasi yang tinggi dan kecepatan mengangkat cepat dari set lengkap peralatan,memiliki biaya konstruksi rendah dan manfaat ekonomi yang baik. Teknologi ini benar-benar ditandai dengan kontrol yang nyaman dan terpusat, operasi sederhana, keselamatan dan keandalan (tidak jatuh),kontrol yang akurat dari kelengkapan las dan ketinggian mengangkat benda berat, yang dapat memastikan kualitas proyek, menghemat tenaga kerja dan mengurangi biaya, dan mencapai manfaat ekonomi yang luar biasa.
1.Parameter kinerja teknis dari stasiun pompa hidrolik
Model | Volume tangki | Tekanan nominal | Aliran nominal | Kekuatan | Tegangan kontrol katup solenoid | Motor drive rate |
YB-7.2 | 220L ((700*550*580) | 25Mpa | 7.2L/menit | Tiga fase empat kabel (380V) | 220V | 5.5kw |
YB-14.5 | 340L ((750*650*650) | 25Mpa | 14.5L/menit | 220V | 7.5kw |
2.Parameter kinerja teknis hoist
Mode pengangkut tipe LYT | Kapasitas angkat nominal (KN) | Luas hidraulik (mm) | Tekanan minyak nominal (MPa) | Tekanan piston (mm) | Tekanan rantai (mm) | Perlengkapan keselamatan silinder | Tindakan penguatan |
LYT-120-2700 | 120 | 11304 | 25 | 1500 | 2700 | Penguncian hidraulik arah dua arah jalur minyak | 2 batang tarik yang dapat disesuaikan |
LYT-200-2700 | 200 | 18859.6 | 25 | 1500 | 2700 | ||
LYT-300-2700 | 300 | 25434 | 25 | 1500 | 2700 |
Wincoo Engineering Co., Ltd adalah perusahaan manufaktur mesin hidrolik yang terintegrasi dengan desain, pengembangan, produksi dan penjualan yang terutama memproduksi jenis LYT-chain-type hydraulic hoist,SQD unfixing holding-latch hydraulic hoist dan produk pendukungProduk-produk tersebut terutama digunakan untuk mengangkat terbalik dan pemasangan tangki penyimpanan baja.Perusahaan memperoleh sertifikat paten "Utility Model Hydraulic Hoist" yang dikeluarkan oleh "China National Intellectual Property Administration", dan hak untuk menggunakan merek dagang "WINCOO" pada tahun 2008, sehingga memungkinkan produk dari Wincoo Engineering Co., Ltd untuk dengan cepat menjadi merek Cina.
Sejak memasuki pasar Cina selama lebih dari 10 tahun, produk dari Wincoo Engineering Co., Ltd telah dijual di hampir tiga puluh provinsi, kota dan wilayah otonom di Cina,dan beberapa pasar luar negeriPerusahaan ini memiliki jalur produksi teknologi canggih; sementara itu, Wincoo Engineering Co., Ltd merancang, mengembangkan dan memproses produk untuk perusahaan instalasi domestik terkenal.Dengan tim profesional, manajemen yang ketat dan peralatan yang sangat baik, perusahaan berusaha untuk menciptakan merek "WINCOO", angkat hidrolik dan seri produk pendukung.WINCOO dengan pesona teknologi tinggi tertarik, inovatif dan bergerak maju untuk membangun bahasa desain perusahaan.Pengangkat hidraulik dan stasiun pompa hidraulik digabungkan dengan sempurna untuk membentuk peralatan angkat hidraulik (peralatan jacking hidraulik)Sebagai pendiri dan penyebar angkat hidraulik, WINCOO telah membangun peralatan angkat hidraulik terbalik dan teknologi produksi teknik instalasi Dongfang untuk waktu yang lama.
Wincoo Engineering Co., Ltd berkomitmen untuk penelitian dan pengembangan jenis LYT-chain-type hydraulic hoist, SQD-type unfixing holding-latch hydraulic hoist dan peralatan pendukung.Produk jenis LYT dan seri SQD telah banyak digunakan dalam berbagai proyek (pengangkat terbalik), penerjemahan, jacking, dan pendakian, dll.) oleh perusahaan instalasi besar di seluruh negeri, dan telah mencapai hasil yang memuaskan.
WINCOO berpegang pada peningkatan daya saing inti dengan kekuatan budaya perusahaan, sehingga menetapkan citra sosial yang baik dari perusahaan selama pengembangan."Mereka yang berharap untuk memperluas perusahaan harus belajar keras dari saat"WINCOO" akan terus bergerak maju,berkontribusi pada proses proyek instalasi di Cina dan secara permanen bergerak maju untuk menempa monumen industri angkat hidrolik di Cina.
1Kami dapat menyediakan konfigurasi yang lebih cocok untuk membantu Anda memperpendek waktu konstruksi.
2Kami dapat menyediakan semua dokumen teknis dan saran untuk mendukung Anda untuk pembukaan prosedur konstruksi
3. Kita dapat menghitung jumlah yang paling cocok dari jack hidrolik sesuai dengan berat tangki
4Kami bisa menyediakan h yang tepat.aksesoris jack hidrolikdengan harga yang jauh lebih kompetitif dari mitra bisnis lama kami jika Anda membutuhkan.
5Kami dapat menyediakan layanan pelatihan orang di lokasi, dan layanan operasi atau layanan tenaga kerja atau sebagai subkontraktor.
