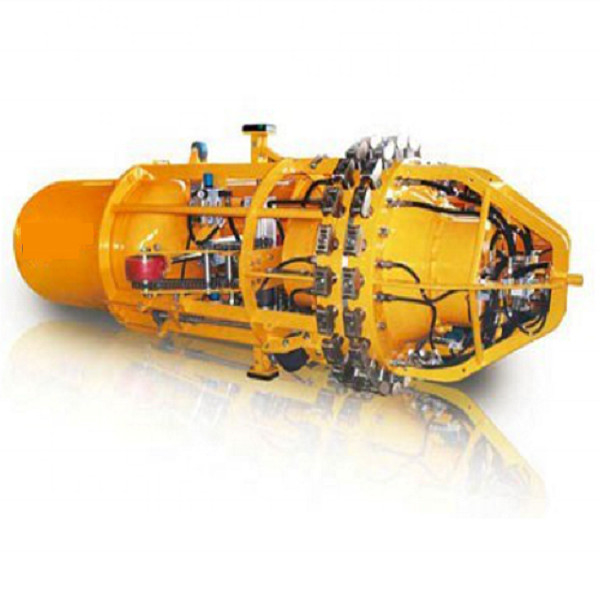

Mesin Penjepit Internal Pneumatik untuk Pemasangan Pipa
The pneumatic internal mouthpiece produced by our company is developed by absorbing advanced technology and experience of domestic and foreign products and combining with the construction characteristics of Chinese pipeline construction enterprisesMenggunakan udara terkompresi sebagai tenaga, tidak ada polusi, terutama cocok untuk pembangunan pipa air dan pipa minyak dan gas alam dengan persyaratan perlindungan lingkungan yang tinggi.Ini memiliki keuntungan dari kinerja yang dapat diandalkan, kemampuan beradaptasi yang kuat, tindakan cepat, pencocokan yang akurat, struktur kompak, operasi sederhana dan penyesuaian celah yang akurat.Kualitas dan kinerja produk dapat dibandingkan dengan produk serupa internasional, termasuk tipe clearance pneumatik bagian dalammulut, jenis sepatu tembaga bagian dalam pneumatikmulut, Pneumatik laut bagian dalammulut, mengisi pasar domestik kosong.
Fitur Produk
1.Struktur sederhana dan penampilan yang indah
2.Berat ringan, kecepatan berjalan cepat, kemampuan memanjat yang kuat, konsumsi gas yang rendah
3.Dukungan besar, penyesuaian celah yang akurat, sangat meningkatkan efisiensi konstruksi
4.Bagian katup diimpor, sendi terbuat dari bahan stainless steel untuk memastikan bahwa jalur udara bersih, dan jenis sendi adalah struktur tipe C untuk memastikan kinerja penyegelan yang andal
5.Kerangka berjalan diproduksi secara ketat sesuai dengan alat-alat teknologi untuk memastikan kinerja set roda berjalan dan meningkatkan kinerja seluruh mesin
6.Dari pembuatan hingga pemasangan dan pengoperasian, seluruh mesin diterapkan secara ketat sesuai dengan standar dan proses nasional,memastikan bahwa jumlah kesalahan keselarasan dan presisi penyesuaian celah berada dalam 0.5mm, memenuhi persyaratan standar konstruksi pipa
Parameter produk
|
Klem non-self-propelled (Ditarik secara manual)
|
|
Model
|
Ukuran pipa
|
Nomor piston
|
Kekuatan piston
|
L
|
W
|
H
|
Berat badan
|
Kubik
|
|
(mm)
|
(KN)
|
(mm)
|
(mm)
|
(mm)
|
(kg)
|
(m3)
|
|
HGDNQ6"
|
168
|
6X2
|
134
|
1473
|
150
|
150
|
36
|
0.04
|
|
HGDNQ8"
|
219
|
6X2
|
209
|
1593
|
189
|
189
|
53
|
0.06
|
|
HGDNQ10
|
273
|
6X2
|
382
|
1665
|
240
|
240
|
60
|
0.09
|
|
HGDNQ12-14"
|
305-357
|
6X2
|
405
|
1751
|
280
|
280
|
100
|
0.14
|
|
Clamp Self-propelled (Mengemudi dengan Kekuatan Sendiri)
|
|
Model
|
Ukuran pipa (mm)
|
Piston (No)
|
Piston
Kekuatan (KN)
|
Kekuatan motor (Hp)
|
L (mm)
|
W (mm)
|
H (mm)
|
Berat badan
(KG)
|
Kubik
(M3)
|
|
HGDNQ16-18
|
406-457
|
8x2
|
959
|
1
|
2132
|
360
|
360
|
188
|
.29
|
|
HGDNQ20-22
|
508-559
|
10x2
|
1057
|
1.5
|
2434
|
480
|
480
|
296
|
.59
|
|
HGDNQ22-24
|
559-610
|
12x2
|
1268
|
1.5
|
2500
|
530
|
530
|
390
|
.72
|
|
HGDNQ24-26
|
610-660
|
12x2
|
1268
|
1.5
|
2672
|
580
|
580
|
418
|
.90
|
|
HGDNQ28-30
|
711-762
|
12x2
|
1748
|
1.5
|
2700
|
670
|
670
|
512
|
1.2
|
|
HGDNQ30-32
|
762-813
|
14x2
|
2937
|
3
|
2938
|
690
|
690
|
733
|
1.4
|
|
HGDNQ34-36
|
864-914
|
16x2
|
2937
|
3
|
3020
|
790
|
790
|
779
|
1.8
|
|
HGDNQ36-38
|
914-965
|
18x2
|
2937
|
3
|
3188
|
860
|
860
|
865
|
2.4
|
|
HGDNQ40-42
|
1016-1067
|
20x2
|
2937
|
3
|
3029
|
980
|
980
|
982
|
3.0
|
|
HGDNQ46-48
|
1168-1219
|
20x2
|
4855
|
3
|
3100
|
1050
|
1050
|
1420
|
3.7
|
|
HGDNQ48-50
|
1219-1270
|
22x2
|
4855
|
3
|
3517
|
1120
|
1120
|
1876
|
5.2
|
|
HGDNQ52-54
|
1321-1372
|
22x2
|
4855
|
3
|
3520
|
1210
|
1210
|
1988
|
5.4
|
|
HGDNQ56
|
1422
|
22x2
|
4855
|
3
|
3500
|
1310
|
1310
|
2187
|
6.6
|
|
HGDNQ60
|
1524
|
22x2
|
4855
|
3
|
3500
|
1310
|
1310
|
2187
|
6.6
|
|
HGDNQ62-66
|
1574-1676
|
24x2
|
4855
|
3
|
3864
|
1557
|
1557
|
2887
|
10.0
|
|
HGDNQ68-72
|
1727-1727
|
24x2
|
4855
|
3
|
3864
|
1557
|
1557
|
2887
|
10.0
|
|
HGDNQ76-80
|
1930-2032
|
30x2
|
4855
|
3
|
4000
|
1800
|
1800
|
3855
|
13.0
|
Komponen utama produk
Komponen utama dari alat mulutnya: alat mulutnya (Blok pembengkakan), silinder lepas, penggerak, kerangka berjalan, roda berjalan, kerangka rem, tangki bensin, kerangka kandang depan, joystick (pipa gas), kerangka jalur gas, dll.,dikendalikan dengan udara terkompresi sebagai sumber dayaLihat gambar di bawah.
1, Kerangka kandang depan
4Blok pembengkakan punggung
7, Nut yang dapat disesuaikan
10, Penggerak rem
13,Roda berjalan belakang
8, Pengaturan alat bicaranya
Aplikasi Komponen Utama
A.Pertama,kompresor udaraberhubungan denganjoystick (jalur gas)dan pipa masuk udara padaKerangka kandang depandengan selang tekanan tinggi dan sendi cepat untuk mencapai tujuan mengisi atau mengisi udara;joystick (jalur gas)kemudian dihubungkan ke poros kontrol padaKerangka kandang depandengan kail.
B.Peraturanjoystick (jalur gas)dilas dengan pipa baja berongga, dan fungsinya:
1,Volume gas tambahan. 2, Kontrol jalur udara: baris depan naik, baris depan menyusut, baris belakang naik, baris belakang menyusut, bukaan lepas, penutupan lepas. 3,Mengontrol gerakan ke depan dari alat mulutnya.
C.Kabel kontroldigunakan untuk mengontrolmengemudi berjalan, pengereman, maju dan mundur menunjuk.Saat berjalan, kabel berjalan ke depan harus diperketat, dan rem otomatis akan diterapkan saat dilepaskan untuk mencegah kecepatan yang terlalu cepat saat turun bukit.Jika perlu untuk bergerak maju, cepat mengencangkan kabel dan cepat longgarkan kabel untuk menyadari titik berjalan.
D.PeraturanTangki gasdipasang di ujung mulut, dan fungsinya adalah sebagai berikut: 1, Mencapai keseimbangan seluruh mesin. 2, penyimpanan gas.
E. Peraturanpemasangan alat mulutnyaadalah bagian inti dari perangkat penjepit, yang terdiri dari silinder, distributor dan dua kelompok blok pembengkakan (gelombang pegangan), dll., yang terutama menyelesaikan pencocokan.
